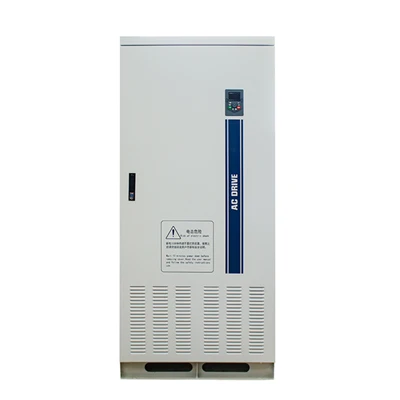

Vysoko napätie s premenlivou frekvenciou

1. Vektorová kontrola, rýchla odozva

Meraním a reguláciou vektora prúdu statora striedavého motora, založeného na princípe orientácie poľa, sú excitačný prúd a krútiaci moment striedavého motora riadené osobitne, aby sa dosiahol účel riadenia krútiaceho momentu striedavého motora.

Vysoko napätie s premenlivou frekvenčnou pohonom má veľký počiatočný krútiaci moment, rýchla dynamická odozva momentu, presnosť vysokej kontroly a silnú kapacitu prenášania zaťaženia.

Môže riadiť synchrónne alebo asynchrónne motory a je obzvlášť vhodný pre nárazové zaťaženie, ako sú guľové mlyny, dopravníky pásov a kompresory.

2. Multimachínové prepojenie, rovnováha výkonu

Frekvenčná jednotka s vysokým napätím má funkciu riadenia hlavného otroctva a viaceré frekvenčné prevodníky môžu prostredníctvom dátovej zbernice tvoriť riadiacu sieť Master-Slave. Jeden z nich je nastavený ako pán a ostatní ako otroky. Master zhromažďuje informácie o stave každého otroka v reálnom čase a posiela príkazy frekvencie a krútiaceho momentu súčasne každému otrokovi, aby sa realizovala rovnováha výkonu a komplexné riadenie každého prevodníka frekvencie.

Táto technológia je vhodná pre príležitosti, ktoré si vyžadujú kontrolu rovnováhy energie, ako sú dopravníky pásov a zdvíhacie trenia.

3. Komplexný displej a nahrávanie vlny tvaru vlny

Hlavný riadiaci systém s vysokým napätím premenlivej frekvenčnej jednotky monitoruje vstupný prúd, napätie, výstupné napätie a prúd v reálnom čase, realizuje zobrazenie ich vlnových tvarov a môže tiež vykonávať harmonickú analýzu napätia a prúdu každej fázy, čo pomáha používateľom zvládnuť rôzne elektrické parametre zariadenia.

4. Funkcia čiernej skrinky, inteligentná analýza

Frekvenčná jednotka s vysokým napätím má funkciu automatického zaznamenávania a zobrazovania prevádzkového stavu. Dokáže zobraziť 200 bodov (100 ms) výstupného prúdu, výstupného napätia, nastavenej frekvencie, prevádzkovej frekvencie, vstupného prúdu a vstupného napätia pred a po ochrane, čo je vhodné pre dennú údržbu a rýchlu diagnostiku abnormality.

5. Segmentácia teploty, včasné varovanie

Hlavný riadiaci systém monitorov s premenlivou frekvenciou s vysokým napätím a zobrazuje teplotu každej napájacej jednotky v reálnom čase. Keď teplota viacerých jednotiek prekročí hodnotu alarmu set, poskytne počuteľný a vizuálny alarm, ktorý používateľom pripomína, že sa vysporiadajú s problémami, ako je zakopnutie chladiaceho ventilátora a blokovanie obrazovky filtra v čase.

6. Prepínanie bez narušenia, vyhýbanie sa nárazu

Frekvenčná konverzia na frekvenciu výkonu: Frekvenčný prevodník privádza motor k frekvencii výkonu, detekuje frekvenciu, fázu a amplitúdu mriežky frekvencie výkonu a potom nastaví výstup frekvenčného meniča na rovnakú frekvenciu a fázu ako frekvencia výkonu. Po nastavení je motor pripojený k koncu mriežky a potom odpojený od frekvenčného prevodníka.

Frekvencia výkonu na konverziu frekvencie: Po prvé, pohon s premenlivým frekvenciou vysokého napätia detekuje frekvenciu, fázu a amplitúdu mriežky frekvencie výkonu. Po prepnutí frekvenčného prevodníka priamo výstupu zodpovedajúceho vektora napätia k motoru a nakoniec sa stiahnu frekvencia výkonu.

Táto technológia môže spĺňať potreby komplexnej kontroly viacerých motorov a mäkkého začiatku veľkokapacitných motorov. Maximálny prúd je menší alebo rovný menovitému prúdu, ktorý skutočne dosahuje rýchle mäkké prepínanie bez veľkého prúdu.

1

Ak je hlavný zdroj napájania používateľa na chvíľu vypnutý, na chvíľu klesne alebo sa prepne továrenská mriežka, frekvenčný prevodník môže zabezpečiť automatickú a normálnu prevádzku po obnovení mriežky v obmedzenom čase, čím sa zvýši prispôsobiteľnosť mriežky. Môže sa prispôsobiť mriežkovým kvapkám rôznych hĺbok U0 (100%-0%).

2. Duálny zdroj napájania, stabilný a spoľahlivý

Príjem riadiaceho napájania prijíma dva napájacie zdroje: napájací zdroj na mieste a hlavný zdrojový zdroj transformátora a napájacie zdroje obvodu sú navzájom horúce zálohy; Ak je jeden napájací zdroj odrezaný, druhý môže plynulo prepnúť, aby pokračoval v dodávaní energie do zdroja riadiaceho napájania. Súčasne sa zobrazia alarmy na ochranu proti relé a alarmy HMI (rozhranie ľudského stroja), ktoré sú odrezané.

3. Proti-interferencia skrinky, elektromagnetická kompatibilita

Celá skrinka s vysokým napätím s premenlivou frekvenčnou jednotkou prijíma konštrukciu anti-interferencie a prešla testmi EMC, ako je test elektrostatického vybíjania imunity, test imunity nárazu (dopad), test imunity rádiových frekvenčných elektromagnetických polí Imunity testu imunity.

4. Dustodolný a vodotesný, uzavretý cyklus

Pri použití metódy chladenia vzduch-voda je obzvlášť vhodný pre miesta s tvrdým prostredím. Horúci vzduch generovaný teplom vysoko napätia premenlivej frekvenčnej pohonu sa vracia do miestnosti ako studený vzduch po prechode cez vonkajší vodoterný systém výmeny tepla, čím tvorí horúci vzduchový vzduchový cirkulačný systém, aby sa dosiahol účel rozptylu tepla zariadenia. Cirkulačná voda použitá vo vonkajšom vode chladenom systéme výmeny tepla môže používať rôzne metódy, ako sú napríklad vonkajšie zdroje vody na mieste a založenie vodných veží.

1. Technológia Flying Start

Keď je motor v akomkoľvek rotujúcom stave, či už sa otáča dopredu alebo spätne, môže sa frekvenčný prevodník spustiť priamo, rýchlo nájde stav motora, začnite od súčasného stavu motora a spustite sa do nastavenej frekvencie a stavu.

2. Technológia Drift Star Point

Po obídení napájacej jednotky sa automaticky upraví uhol trojfázového výstupného napätia a nakoniec je vyvážené napätie výstupného vedenia, čo výrazne zlepšuje rýchlosť využitia napätia.

3. Viaceré metódy kontroly

Môže zvoliť lokálne ovládacie prvky, ovládacie prvky diaľkového ovládača, ovládanie DCS, podporuje komunikačné protokoly, ako sú Modbus a profibus, nastavenie frekvencie môže byť uvedené na mieste, diaľkové analógové dané, dané komunikácie atď. A podporuje funkcie frekvencie a zrýchlenia/spomalenia.

4. Vysoká hustota energie

Jednotka hnacej jednotky s premenlivou frekvenciou s vysokým napätím má malú veľkosť, s modulárnym konštrukciou, kompaktnou celkovou štruktúrou a malým priestorom v priestore.

5. DC Brzdenie technológie

Ak je motor v rotujúcom stave (pod 10 Hz), brzdný prúd DC sa nanáša na vynútenie motora, aby sa zastavil od rotujúceho stavu.

1. Frekvenčný pohon s vysokým napätím musí byť zabalený v čase po výrobe a absolvovaní testu; V opačnom prípade musí byť riadne chránená, aby sa zabezpečila, že nie je kontaminovaná alebo poškodená.

2. Keď sú všetky komponenty správne zabalené alebo zabalené, pri preprave sa prijali ďalšie ochranné opatrenia, aby sa zabránilo strate, poškodeniu alebo krádeži.

3. Číslo objednávky a prepravné číslo kupujúceho sa vyznačujú na vonkajšej strane obalovej schránky.

4. Rôzne balíčky zabezpečia, aby všetky časti vysokorýchlostného frekvenčného pohonu s vysokým napätím neboli poškodené, stratené, zdeformované, tlmené alebo korodované počas prepravy.

5. Na obalení (podľa GB191) musia byť zrejmé balenie, skladovanie a prepravné značky (podľa GB191).

6. Celý produkt alebo osobitne prepravované komponenty musia spĺňať požiadavky prepravy a nakladania.

7. Technické údaje poskytnuté produktom vysokého napätia s premenlivou frekvenciou pohonu sú dokončené a poskytnuté množstvo musí spĺňať požiadavky GB11032.

Otázka: Aké funkcie ochrany môžu poskytnúť jednotka s premenlivou frekvenciou vysokého napätia?

Odpoveď: Pohon s premenlivou frekvenciou s vysokým napätím môže poskytovať funkcie, ako je nadprúd motora, celkové prepätie, celkové podpätie, nadprúdanie jednotky, prepätie jednotky, prehrievanie jednotiek, strata fázovej fázy jednotky a zlyhanie komunikácie s optickými vláknami.

Otázka: Aké sú bežné poruchy pohonu s premenlivou frekvenciou s vysokým napätím a ich schém ošetrenia?

Odpoveď: 1. Vysoké napätie: Možnými príčinami tejto poruchy sú rozdelenie izolácie a porucha uzemnenia. Pri opatreniach na núdzové ošetrenie sa odporúča, aby ste na testovanie izolácie kábla použili megohmmeter s hmotnosťou 2500 V (väčší alebo rovný 100 mΩ).

2. Prepätie jednotky: Príčinou tejto poruchy je nevyvážené napätie zbernice DC. Odporúča sa skontrolovať poistku jednotky (vymeňte poistkou rovnakej špecifikácie, keď je fúkaná).

3. Motorový abnormálny hluk: Príčiny tejto poruchy sú nadmerné harmonické výstupy a opotrebenie ložiska. Na vyriešenie tohto problému sa odporúča, aby ste nainštalovali výstupný filter a otestovali hodnotu vibrácií ložiska (menej ako alebo rovná 2,8 mm/s).

Otázka: Aké sú kľúčové parametre počas uvedenia frekvenčnej jednotky s vysokým napätím?

A: 1. Parametre spustenia:

Aktuálna limitná hodnota je nastavená na 150% ~ 200% menovité prúdu (aby sa zabránilo ovplyvňovaniu energetickej mriežky);

Čas zrýchlenia je nastavený podľa zotrvačnosti zaťaženia (napríklad 15 ~ 30 sekúnd pre ventilátory, 30 ~ 60 sekúnd pre kompresory).

2. Parametre ochrany:

Hodnota ochrany protivládania je nastavená na 110% menovité napätie (na zabránenie zakopnutia spôsobeného kolísaním napätia napätia napätia);

Prah ochrany motora je nastavený podľa triedy izolácie (155 stupňov pre izoláciu triedy F).

Otázka: Ako riešenie problémov, keď zlyhá prevodník frekvencie?

Odpoveď: Skontrolujte príčinu podľa chybového kódu zobrazeného frekvenčným prevodníkom a príslušnú príručku prevodníka frekvencie. Ak problém stále nie je vyriešený, môžete sa obrátiť na technickú podporu nášho výrobcu.

Otázka: Potrebuje frekvenčný prevodník údržbu? Ako to udržiavať?

Odpoveď: Vyžaduje sa pravidelná údržba vrátane:

Skontrolujte, či je zapojenie uvoľnené.

Vyčistite vnútornú stranu prevodníka frekvencie a chladiaceho ventilátora.

Skontrolujte, či sú nastavenia parametrov frekvencie konvertora normálne.

Otestujte, či je funkcia ochrany účinná.

Otázka: Čo je potrebné pre podrobnú ponuku?

Odpoveď: Prosím, informujte nás o súčasnom napätí, napájaní, účele atď.

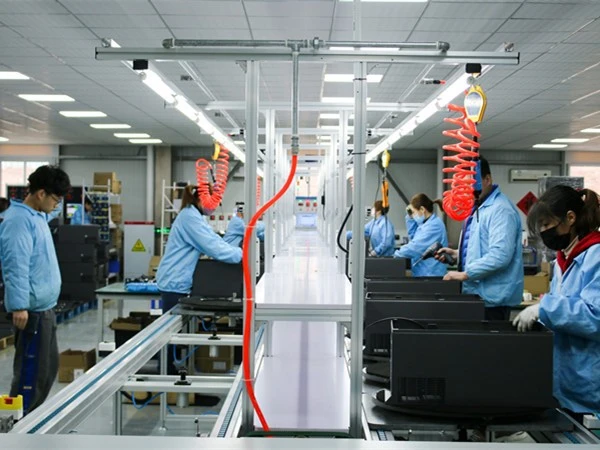

Inšpekcia továrne je dôležitou súčasťou kontroly kvality. Zriadili sme systematický a štandardizovaný systém inšpekcií v továrni a prísne vykonáme inšpekcie a testy vo všetkých výrobných prepojeniach v závode. Rozsah inšpekcie zahŕňa prichádzajúcu kontrolu surovín a komponentov, spracovanie, montáž a testovanie komponentov a továrenský test. Zaviazali sme sa regulovať kvalitu vysoko napätia premenlivých frekvenčných jednotiek zo zdroja, zabezpečiť, aby každé výrobné spojenie spĺňa zavedené normy, a nakoniec dodáva výrobky, ktoré môžu stabilne a spoľahlivo spĺňať alebo dokonca prekročiť očakávania a požiadavky zákazníkov.
