Aký je rozdiel medzi ističom zvyškového prúdu a bežným ističom?

Hlavný rozdiel medzi aistič zvyškového prúdu (RCCB)a abežný ističje, že bežný istič chráni vedenia a zariadenia, zatiaľ čo RCCB chráni predovšetkým osobnú bezpečnosť.

Ich základné funkcie sa líšia

Bežné ističe sledujú predovšetkým veľkosť prúdu, chránia vodiče a elektrické zariadenia pred prehriatím a spálením nadmerným prúdom, preťažením alebo skratom, čím predchádzajú požiarom.

Prúdové ističe (RCCB) primárne monitorujú prúdovú rovnováhu a chránia osobnú bezpečnosť pred úrazom elektrickým prúdom spôsobeným únikom v dôsledku poškodenej izolácie v elektroinštalácii alebo zariadení.

Pracovné princípy a štruktúry sa líšia

1. Štandardný istič

Princíp: Monitoruje veľkosť prúdu. Keď prúd prekročí menovitú hodnotu, vnútorné mechanické zariadenie (bimetalický pásik/elektromagnetická cievka) sa vypne.

Štruktúra: Primárne pozostáva zo spínacieho mechanizmu a týchto dvoch ochranných zariadení, ktoré sa zameriavajú iba na celkový prúd na živom vodiči (a neutrálnom vodiči).

Kľúčový parameter: Menovitý prúd

Označenie vzhľadu: Zvyčajne sa zobrazuje iba rukoväť spínača a aktuálny parameter.

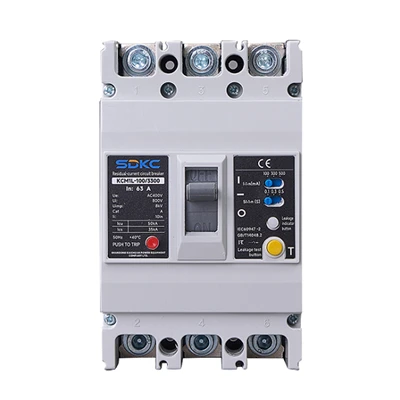

2. Prúdový istič (RCCB)

Princíp: Monitoruje aktuálnu bilanciu. Súčasne detekuje prúd v živom a nulovom vodiči; keď rozdiel medzi nimi (zvodový prúd) dosiahne nebezpečnú hodnotu, okamžite sa vypne.

Štruktúra: Možno ju chápať ako pridanie vysoko citlivého modulu detekcie unikajúceho prúdu k štandardnému ističu. Preto majú niektoré RCCB aj funkcie ochrany proti preťaženiu a skratu- (tieto produkty sa často nazývajú RCBO).

Kľúčové parametre: Menovitý prúd + vypínací prúd zvodového prúdu

Značky vzhľadu: Obsahuje testovacie tlačidlo (stlačenie mesačne) a tlačidlo resetovania, často označené ako „30 mA“.

Rôzne aplikačné scenáre

1. Štandardný istič: Používa sa ako základná ochrana pre všetky obvody, ako sú hlavné vypínače, svetelné obvody a vyhradené klimatizačné obvody.

Predovšetkým chráni pred rizikami požiaru spôsobenými starnúcou elektroinštaláciou, poruchou zariadenia a náhodným zapojením.

2. Istič zvyškového prúdu (RCCB): Používa sa pre koncové obvody, ktoré sa priamo alebo nepriamo dotýkajú ľudského tela, ako sú všetky zásuvkové obvody (najmä na vlhkých miestach, ako sú kuchyne, kúpeľne a balkóny), ručné spotrebiče a mobilné zariadenia.

Ističe zvyškového prúdu (RCCB) sú navrhnuté tak, aby zabránili smrteľným únikom elektriny a chránili osobnú bezpečnosť. Bežné ističe (CCB) na druhej strane poskytujú základnú ochranu pred požiarmi spôsobenými poruchami obvodu. Správny výber a konfigurácia oboch sú rozhodujúce pre vytvorenie bezpečného elektrického prostredia.
