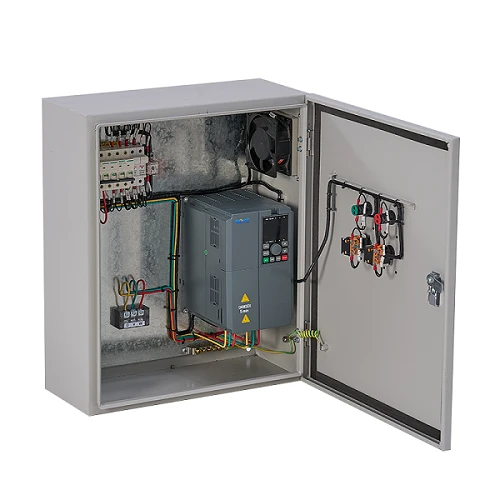

Spôsob zapojenia pre rozvodnú skriňu

Elektroinštalácia v rozvodnej skrini je kľúčovým krokom pri renovácii domu alebo elektrickej oprave, ktorá má priamy vplyv na elektrickú bezpečnosť. Vzhľadom na riziká spojené s prácou s vysokonapäťovou-elektrinou sa dôrazne odporúča, aby túto prácu vykonal profesionálny elektrikár.

I. Bezpečnostné upozornenia

Napájanie musí byť odpojené: Pred pokračovaním odpojte hlavný vypínač a pomocou skúšačky napätia skontrolujte, či na vstupných svorkách vo vnútri skrinky nie je napájanie.

Odborná spôsobilosť: Podľa národných predpisov musí montáž rozvodných skríň za prívodným elektrickým vedením vykonať certifikovaný elektrikár. Tento článok slúži len na informačné účely.

Potrebné nástroje: Tester napätia, krížový/plochý skrutkovač, odizolovače drôtov, krimpovacie kliešte, značkovač, multimeter.

II. Kroky elektroinštalácie (bežná elektroinštalácia v domácnosti)

1. Vypnutie a test napätia:

Odpojte hlavný vypínač alebo vypínač pred meračom. Pomocou testera napätia skontrolujte, či na vstupnej svorke v krabici nie je napájanie.

2. Usporiadanie inštalácie:

Nainštalujte spínače podľa požiadaviek okruhu: Hlavný vypínač → Osvetlenie → Všeobecné zásuvky → Zariadenie na zvyškový prúd v kuchyni/kúpeľni (RCD) → Klimatizácia → Náhradné.

Spotrebiče s vysokým{0}}výkonom by mali mať nezávislé obvody.

3. Prichádzajúce vedenie:
Živý vodič (L, zvyčajne červený/žltý/zelený): Pripojte k ľavej alebo pravej hornej strane hlavného vypínača (označené písmenom L alebo písmenom).

Neutrálny vodič (N, zvyčajne modrý/čierny): Pripojte na druhú stranu hlavného vypínača (označeného N).

Uzemňovací vodič (PE, žltý-zelený): Pripojte priamo k uzemňovacej prípojnici v krabici.

4. Odchádzajúce vedenie:
Pre štandardné svetelné okruhy použite 1P istič:
Živý vodič: Vedie zo spodnej časti hlavného vypínača, pričom sa pripája k hornej časti každého odbočovacieho vypínača pomocou odbočnej prípojnice alebo paralelnej prepojky. Potom veďte drôty zo spodnej časti odbočovacích spínačov do miestností.

Nulový vodič: Nulový vodič je vedený priamo z nulovej prípojnice do miestnosti bez toho, aby prechádzal cez odbočovací spínač.

Uzemňovací vodič: Uzemňovací vodič je vedený z uzemňovacej prípojnice do miestnosti.

Prúdový chránič (2P alebo 1P+N):

Vstupné svorky: Živý vodič je označený L, neutrálny vodič je označený N.

Výstupné svorky: Živý vodič je označený L, neutrálny vodič je označený N. Upozorňujeme, že neutrálny vodič nie je možné použiť s inými obvodmi.

5. Proces zapojenia

Úprava konca drôtu: Odizolujte približne 10-12 mm. Medené jadro konca drôtu by nemalo byť príliš dlho odkryté a izolácia by nemala byť vtlačená do koncovky.

Bezpečné zalisovanie: Po utiahnutí skrutky jemne potiahnite koniec drôtu; nemal by byť voľný.

Smer ohýbania drôtu: Ohnite koniec drôtu do tvaru U-, pričom smer otvárania je v súlade so smerom uťahovania skrutky.

Jasné označenie: Označte každý spínač obvodu značkou alebo štítkom.
